压控（VCXO）、温补（TCXO）、差分与 Hi-End 音频时钟——覆盖多样化的频率控制需求，参数摘自官方产品目录。
电压控制频率微调，适合锁相环（PLL）频率合成与频率跟踪应用。
温度补偿设计，在宽温区提供 ppm 级稳定度，低功耗、小体积。
1612 / 2016 / 2520 / 3225 / 5032 / 7050 全尺寸高精度小型差分晶振，CMOS、LVPECL、LVDS、HCSL、CML 输出，频率最高至 2.1GHz，低 EMI、抗共模干扰，相位抖动低至 0.048ps（典型）。
为 Hi-End 音频设备打造：Low Phase Noise，Typical -116dBc @10Hz，Typical -174dBc @ Noise Floor——让时钟不再是音质瓶颈。
6pin 贴片压控晶振，覆盖常用通信与网络频点，适合锁相环频率合成与频率跟踪应用。
| 型号 | 尺寸 (mm) | 频率 | 输出 | 供电 | 温度稳定度 | 相噪 (Typ) | 工作温度 | 引脚 |
|---|---|---|---|---|---|---|---|---|
| KV09 | SMD 14.4×9.5×6.5 | 100MHz | CMOS | 3.3V / 5V | ≤±20ppm | @1KHz -145dBc/Hz | -40~+85°C | 6pin |
| KV09 | SMD 14.4×9.5×6.5 | 22.5972MHz | CMOS | 3.3V / 5V | ≤±20ppm | @1KHz -149dBc/Hz | -40~+85°C | 6pin |
| KV09 | SMD 14.4×9.5×6.5 | 24.576MHz | CMOS | 3.3V / 5V | ≤±20ppm | @1KHz -149dBc/Hz | -40~+85°C | 6pin |
| KV09 | SMD 14.4×9.5×6.5 | 45.1584MHz | CMOS | 3.3V / 5V | ≤±20ppm | @1KHz -142dBc/Hz | -40~+85°C | 6pin |
| KV09 | SMD 14.4×9.5×6.5 | 49.152MHz | CMOS | 3.3V / 5V | ≤±20ppm | @1KHz -138dBc/Hz | -40~+85°C | 6pin |

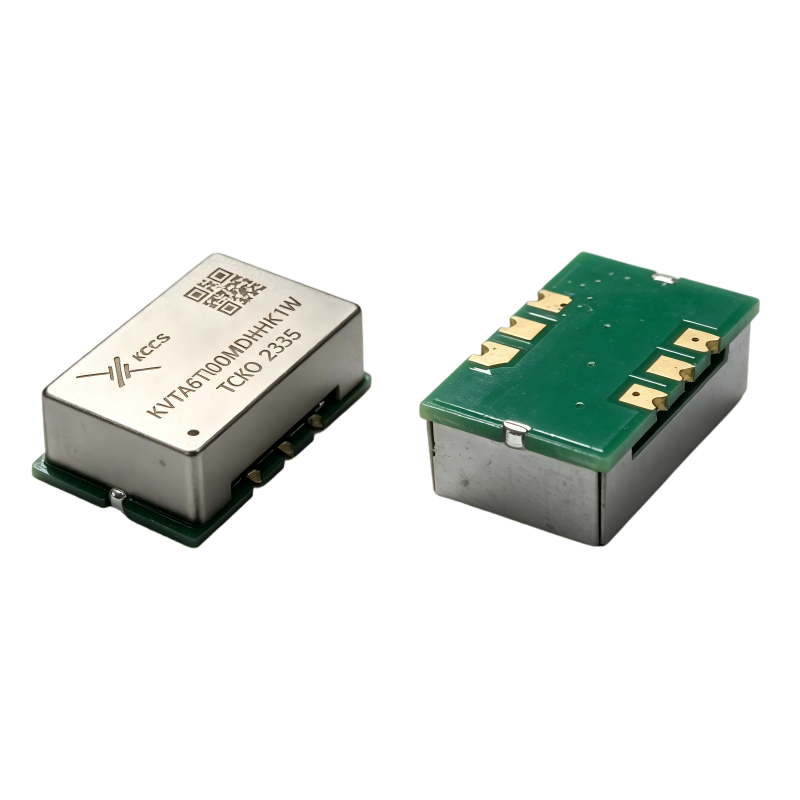

温度补偿设计，宽温区 ppm 至亚 ppm 级稳定度；KT05 提供低相噪与超高稳定度版本，KV25 覆盖 500MHz 高频。相噪单位 dBc/Hz。
| 型号 | 尺寸 (mm) | 频率范围 | 输出 | 供电 | 温度稳定度 | 年老化 | 相噪 (Typ) | 工作温度 | 特性 |
|---|---|---|---|---|---|---|---|---|---|
| KT09 | SMD 14×9×5.8 | 10~100MHz | 方波 / 正弦 | 3.3V / 5.0V | ≤±0.5ppm / ≤±2ppm | ≤±1ppm | @100M：10Hz -75 · 100Hz -115 1KHz -143 · 10KHz -163 · 100KHz -165 | -40~+85°C -55~+105°C -55~+125°C | 低相噪 |
| KT05 | SMD 7×5×2.2 | 10~52MHz | 方波 / 削峰正弦 | 2.5V / 3.3V | ≤±0.1ppm / ≤±2ppm | ≤±1ppm | @20M：100Hz -130 · 1KHz -148 10KHz -156 | -40~+85°C -55~+105°C -55~+125°C | 低相噪 |
| KT05 | SMD 7×5×1.9 | 10~52MHz | 方波 / 削峰正弦 | 3.3V | ≤±0.5ppm / ≤±2ppm | ≤±1ppm | @40M：100Hz -122 · 1KHz -139 10KHz -146 | -40~+85°C -55~+105°C -55~+125°C | 加速度敏感度 ≤±0.3ppb/g |
| KT05 | SMD 7×5×2.0 | 10~52MHz | 方波 / 正弦 / 削峰正弦 | 3.3V / 5.0V | ≤±0.05ppm / ≤±0.5ppm | ≤±1ppm | @10M：10Hz -90 · 100Hz -120 1KHz -138 · 10KHz -147 · 100KHz -155 | -40~+85°C -55~+105°C | 超高温度稳定度 |
| KV25 | DIP 25.4×25.4×12.7 | 500MHz | CMOS | 3.3V / 5V | ≤±20ppm | ≤±1ppm | @1KHz -120 | -40~+85°C | 高频 |
高频差分晶振家族覆盖 SPXO、VCXO、TCXO/VCTCXO 与 TCXO 四类，封装 1612~7050 全尺寸，输出支持 CMOS / LVPECL / LVDS / HCSL / CML，频率最高至 2.1GHz。相位抖动为 12kHz~20MHz 积分区间的典型值（ps typ.）。
| 类型 | SPXO | VCXO | TCXO / VCTCXO | TCXO |
|---|---|---|---|---|
| 封装尺寸 (mm) (W×L×H) | 7.0×5.0×1.8 5.0×3.2×1.4 3.2×2.5×1.1 2.5×2.0×0.9 2.0×1.6×0.8 1.6×1.2×0.8 | 7.0×5.0×1.8 5.0×3.2×1.4 3.2×2.5×1.1 | 7.0×5.0×1.8 5.0×3.2×1.4 3.2×2.5×1.1 | 7.0×5.0×1.8 5.0×3.2×1.4 3.2×2.5×1.1 |
| 输出波形 | CMOS / LVPECL / LVDS / HCSL / CML | CMOS / LVPECL / LVDS / HCSL / CML | CMOS / LVPECL / LVDS / HCSL / CML | CMOS / LVPECL / LVDS / HCSL / CML |
| 频率范围 | 20kHz ~ 2.1GHz | 10MHz ~ 2.1GHz | 10MHz ~ 2.1GHz | 15MHz ~ 2.1GHz |
| 电源电压 (V) | 1.8 / 2.5 / 3.3 | 1.8 / 2.5 / 3.3 | 1.8 / 2.5 / 3.3 | 1.8 / 2.5 / 3.3 |
| 相位抖动 ps typ. (12kHz ~ 20MHz) | 0.048 ~ 0.9 | 0.15 ~ 0.9 | 0.25 ~ 1.5 | 0.25 ~ 1.5 |
